線圈法
定義：
磁粉探傷機磁化方式中的線圈法屬于縱向磁化方法的一種。
線圈法是將工件放在磁粉探傷機或磁粉探傷儀通電線圈內進行磁化。
線圈磁場：
磁粉探傷機及磁粉探傷儀檢測中的磁化線圈多為有限長線圈，對于長度為L，直徑為D,單位長度上匝數為n的螺線管，當通以電流I時，其軸線上任意點的磁場為
|
H= |
1 |
nI(cosβ1-cosβ2) |
|
2 |
式中，β1和β2分別為線圈軸線上任意點與線圈兩端口外緣的連線與軸線的夾角，（°)。
在線圈軸線中點，由于COSβ1=COSβ2，于是
H = nIcosβ
或
|
H= |
IN |
nI(cosβ1-cosβ2) |
|
|
式中，β為線圈對角線與軸線的夾角；N為線圈的總匝數線圈的磁場在軸線上和軸心中點的橫截面上具有單一的縱向分量，在其他位置，磁場除縱向分量外，還有徑向分量，并且隨著位置的不同，其縱向、徑向分量都是有變化的，參見圖1-1。

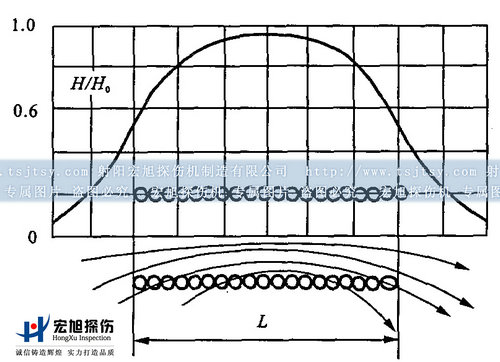

圖（1-1）線圈的磁場
工件在磁粉探傷機或磁粉探傷儀線圈中進行縱向磁化時，必須對磁場分布特點的影響給予考慮。
