HCDG-5000型微機控制閉路磁軛磁粉探傷機的技術參數
一、簡介：
HCDG-5000型微機控制閉路磁軛磁粉探傷機是射陽宏旭探傷機制造有限公司與需求廠家攜手開發設計出的一款車轂、接箍、異形接箍等環形類鐵磁性零部件無損檢測專用磁粉探傷機，專用于檢測車轂、接箍、異形接箍等各類尺寸的環形件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等的細微缺陷?？捎糜谑蜋C(jī)械、汽車、航空、內燃機、鐵道等行業環形類鐵磁性零部件無損檢測。

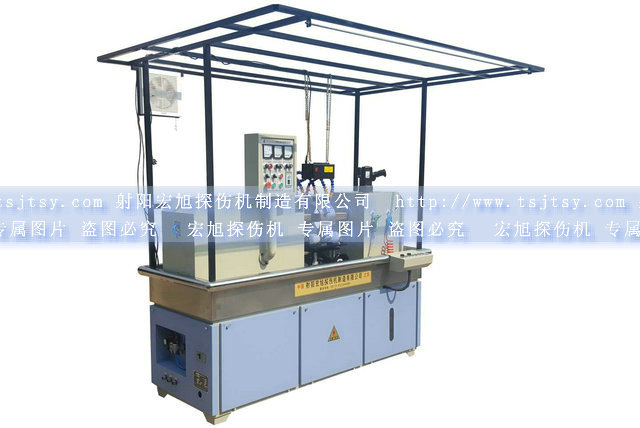

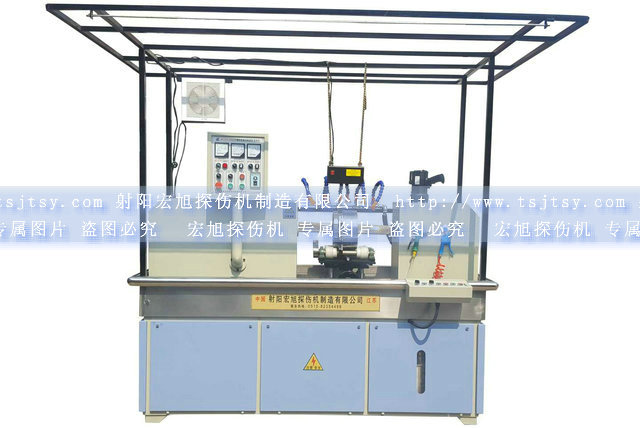

二、產品實物圖：
三、技術參數：
|
1 |
輸入電源 |
380V/50HZ 三相四線 |
|
2 |
工作電流 |
約150A |
|
3 |
檢測性能 |
單次通電全方位檢測 |
|
4 |
檢測速率 |
8-12S/件 |
|
5 |
可檢缺陷類型 |
工件表面及近表面3mm深的任何細微缺陷 |
|
6 |
輸出電流 |
周向 0～5000A可調 |
|
縱向 0～12000AT安匝數可調 | ||
|
7 |
磁化方式 |
|
|
8 |
周向磁化 |
閉路磁軛中心導體法 |
|
9 |
縱向磁化 |
磁軛線圈法 |
|
10 |
單次磁化時間 |
2s |
|
11 |
控制器類型 |
歐姆龍?jiān)瓘S小型PLC |
|
12 |
保護方式 |
斷電相位控制、接地保護、漏電保護、過流過壓保護等 |
|
13 |
操作方式 |
自動、手動兩種控制方式 |
|
14 |
磁化控制 |
手動、腳踏兩種方式 |
|
15 |
極間距 |
560mm |
|
16 |
旋轉間距 |
400mm |
|
17 |
夾緊方式 |
雙氣缸夾緊 |
|
18 |
氣源氣壓 |
0.4～0.8MPa |
|
19 |
暫載率 |
20％ |
|
20 |
退磁效果 |
Br≤0.2mT |
|
21 |
適合磁粉類型 |
|
|
22 |
靈敏度 |
符合《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以30/100的A型試片測試工件的任意方位顯示清晰。 |
|
23 |
本機配置燈型 |
懸吊式UV-100型高強度紫外燈 手持式HX100-8K型高強度LED紫外燈 |
|
24 |
紫外線強度 |
懸吊式距工件表面380mm處≥1000μw/cm2 ； 手持式距工件表面380mm處≥8000μw/cm2 。 |
|
25 |
照明燈 |
普通單管日光燈 |
|
26 |
排風扇 |
加強型優質ABS雙向換氣扇 |
|
27 |
適用環境 |
溫度－10～＋40°C，相對濕度≤85％，無電、磁干擾源 |
|
28 |
本機重量 |
約900KG |
