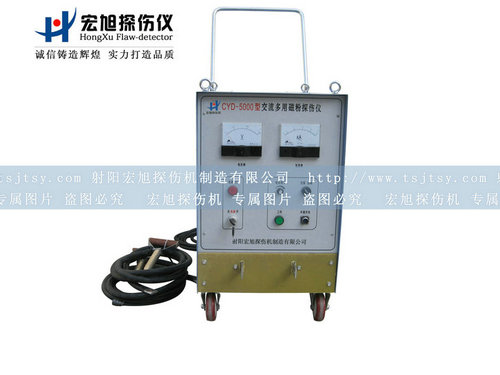

| CYD-5000磁粉探傷儀 | CYD-5000 | 臺 |
一、概述
CYD-5000型交流多用磁粉探傷儀是移動式多用磁粉探傷儀器， 能對被探工件進行磁化和自動退磁；能用作連續法磁粉探傷和剩磁法磁粉探傷；能固定在車間或試驗室使用，也可攜帶到探傷現場使用。配以附件能使各種零件的異形部位獲得合適的磁化，能使大尺寸零件得到分段磁化。
CYD-5000移動式磁粉探傷儀是交流磁化，帶斷電相位控制，剩磁穩定，確保探傷質量；自動退磁能從所用磁化電流值自動衰減到零，使剩磁消失。操作方便，效果好。儀器采用調整可控硅導通角的大小來調整輸出電流值，實現大電流的無觸點調節，提高儀器使用壽命。
二、技術指標
1、交流磁化電流：磁化電流 0~5000A，連續可調，短時斷續通電，帶斷電相位控制；
2、自動退磁電流：退磁電流5000A~0連續可調，退磁時間<5s，隨電流減小而縮短；
3、輸出負載:2×120mm2銅芯軟電纜3m；
4、電源:380V(兩相二線)±10%，50Hz，瞬時電流最大約60A；
5、外形尺寸:430(寬)×700(高)×740(深)mm；(不含手把)；
6、剩磁穩定度:不超過±5%；
7、重量:約145公斤。
三、結構特點
該磁粉探傷儀器主電路底座在下半部，觸發電路底座在上半部與面板聯成一體，以便檢修。檢修時只需拆下儀器罩板及固定面板的四只螺釘。
電源電纜是一根二芯電纜，一端通過100A端子接入儀器電源插座，另一端與電網配電板上開關相接，配電板開關合上時，主電路已有兩相380V電壓，觸發電路則需接通儀器上“電源”開關才能工作，需整機斷電時，應斷開電網配電板開關。
為便于拆卸及換接輸出電纜，采用大電流接線銅排,二根120mm2 電纜中的兩根，一端接儀器前部一側銅排，另一根可接另一側銅排。二根電纜另一端為銅接頭，它可接到附件支桿手把上，作支桿法(觸頭法)磁化，或?qū)~接頭用螺栓聯成一體，作纏繞法或穿棒法磁化。
支桿探頭頭部為可拆的銅頭，帶按鈕開關的一支桿探頭，有一二芯電纜，通過小圓形插頭接通面板的“外接開關”插座。支桿探頭上的按鈕開關即可同面板按鈕一樣使用。
四、使用操作
(1) 將電源電纜是一根二芯電纜，一端通過100A端子接入磁粉探傷儀電源插座，另一端接入電網，接通配電板開關，儀器主電路接入電網；
(2)接通磁粉探傷儀“電源”開關，H1紅指示燈亮，儀器控制電路接通電源；
(3) 將二根120mm2 電纜中的兩根，一端接磁粉探傷儀前部一側銅排，另一根可接另一側銅排。二根電纜另一端接支桿手把及銅接頭，二根電纜另一端的銅接頭則根據探傷需要接支桿探頭或直接相接成兩根電纜；
(4)按下充磁按鈕S5，觸發電路即有觸發脈沖控制可控硅工作，進行交流磁化探傷；
(5)將支桿探頭接通好探傷工件，或?qū)㈦娎|繞到工件上或?qū)㈦娎|作穿棒法通過工件；
(6)按下充磁按鈕S5，調節電流調節旋鈕，再按S5完成充磁。在最大電流下用外加法磁粉探傷，一般充磁時間小于2秒，并應有二十倍以上間歇時間(充磁次數少， 可減小間歇時間的倍數)。
(7)若需對工件退磁，只需將工作選擇開關S4轉至“退磁”位置，按上述(1)至(7)步驟操作；
(8)停止使用時應關斷磁粉探傷儀電源開關S2及電網配電板開關，必要時拆除外接附件。
