| 產品名稱 | 產品型號 | 產品規格 |
| CYD-10000A型移動式交直流磁粉探傷機 | CYD-10000A | 臺套 |

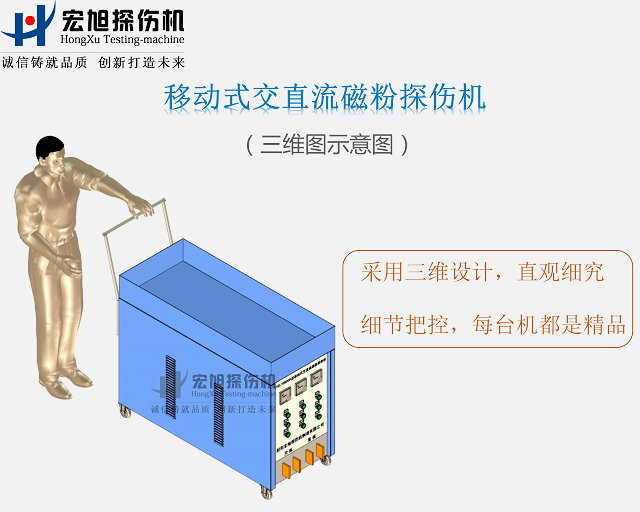

CYD-10000A型移動式交直流磁粉探傷機，非標定制，用于對大型零部件的電纜纏繞法無損檢測用。整機采用三維軟件設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。
設備特點：
CYD-10000A型移動式交直流磁粉探傷機，配有手把與移動腳輪，可推到現場或指定位置對被檢測件進行電纜纏繞法無損檢測。可檢測大型軸、棒、管類零件表面及近表面的周向裂紋缺陷，交直流按工藝要求切換選用。直流檢測結果可用交流檢測進行驗證。

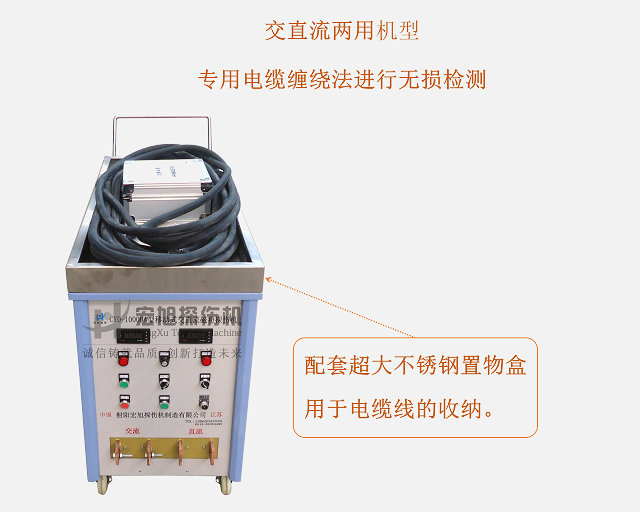

注：本探傷機由于專用于電纜纏繞法檢測，電纜線加長設計便于纏繞工件，實施無損檢測。并加裝儲物盒，用于電纜線及其它附件如紫外燈、磁粉、噴壺等存放用。一人即可推著探傷機到現場使用。

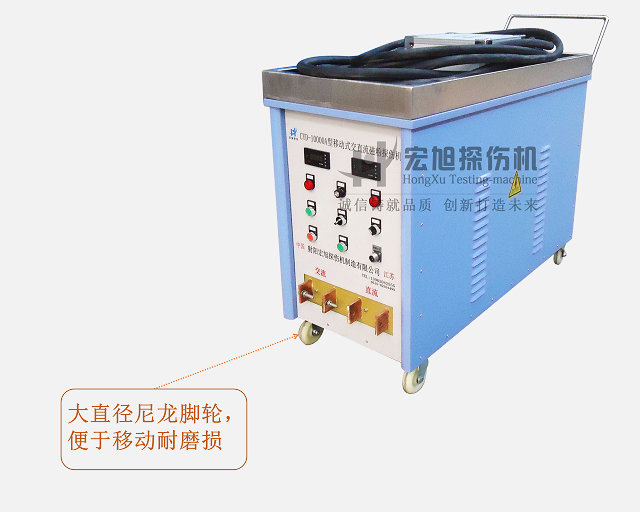

配裝大直徑尼龍材質的腳輪，腳輪內裝2只軸承，行走輕便耐磨損。

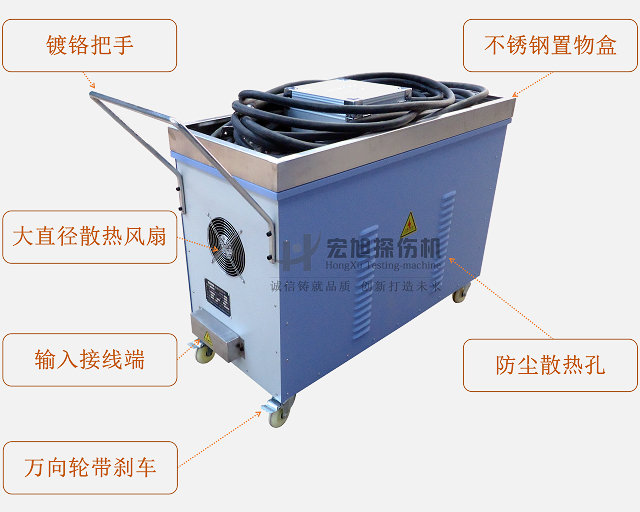

接線防護罩、推車把手、置物盒、散熱風扇、防塵散熱孔全部配置齊全，外殼防水設計，細節到位，只為提供給客戶一臺性能優異的探傷設備。

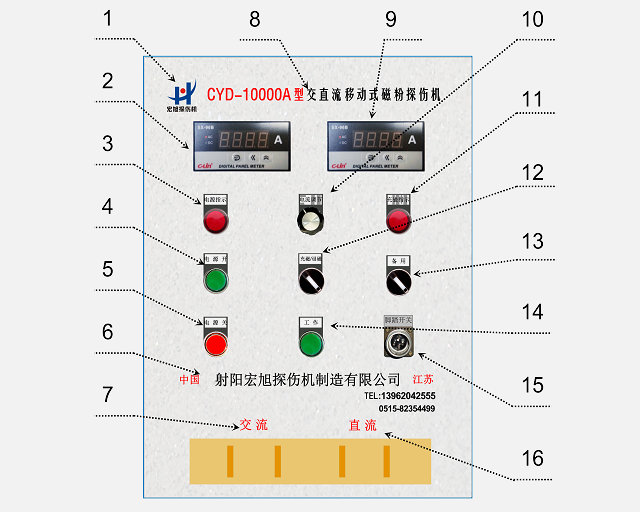

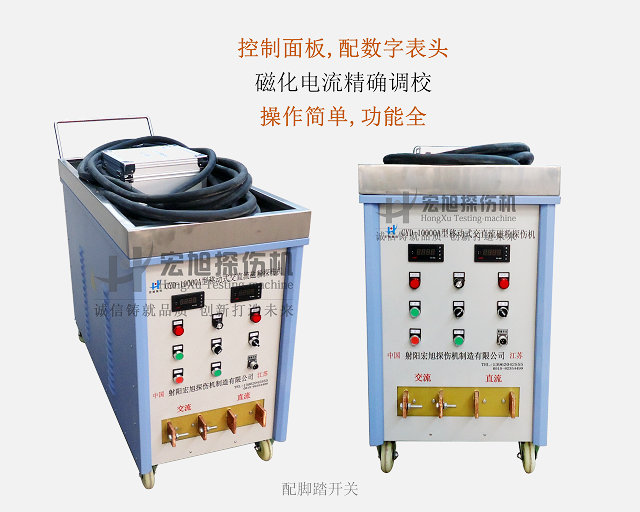

控制面板說明：
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示公司LOGO |
|
2 |
交流指示表 |
指示交流磁化電流大小 |
|
3 |
電源指示 |
指示設備接通電源 |
|
4 |
電源開 |
設備工作電源開啟按鈕 |
|
5 |
電源關 |
設備工作電源關閉按鈕 |
|
6 |
設備型號 |
指示設備具體型號 |
|
7 |
交流接線樁頭 |
用于交流磁化時電纜線的連接 |
|
8 |
設備型號 |
指示設備型號 |
|
9 |
直流指示表 |
指示直流磁化電流大小 |
|
10 |
電流調節電位器 |
調節交/直流電流的大小 |
|
11 |
充磁指示 |
充磁時指示燈亮 |
|
12 |
充磁/退磁 切換開關 |
設備充磁/退磁的功能切換 |
|
13 |
備用按鈕 |
用于備用功能的增加 |
|
14 |
工作按鈕 |
按下按鈕將啟動設備磁化或退磁功能 |
|
15 |
腳踏開關 |
與工作按鈕功能一樣 |
|
16 |
直流接線樁頭 |
用于直流磁化時電纜線的連接 |
檢測原理：
線圈纏繞法的檢測原理有兩種
一、對于軸、棒、管類件，鑄件和鍛件軟電纜纏繞在工件上通電磁化，形成縱向磁場，用于發現工件的周向(橫向)缺陷。
二、對于環類件用軟電纜從環類件孔中穿繞環形件。通電磁化，形成沿工件圓周方向的周向磁場，用于發現與磁化電流平行的橫向缺陷。
檢測步驟：
軟電纜纏繞工件——噴液磁化——顯示磁痕——光照檢測——退磁
技術參數：
1、交流磁化電流：0~10000A，連續可調，短時斷續通電，帶斷電相位控制；
2、直流磁化電流(全波整流)：0－10000A，連續可調，短時斷續通電， 帶斷電相位控制；
3、交流自動退磁電流：10000A~0，連續可調，退磁時間<5s，隨電流減小而縮短；
4、直流自動退磁電流：10000A~0連續可調，退磁時間<5s，隨電流減小而縮短；
5、輸出負載:180mm2銅芯軟電纜7m二根；
6、電源:380V ±10%，50Hz，瞬時電流最大約600A；
（注：電源線用35平方以上的銅芯線，用戶自備）
7、外形尺寸:500(寬)×900(高)×1200(深)mm；
8、剩磁穩定度:不超過±5%；
9、重量:約400公斤。
注明：此款移動式磁粉探傷機屬于非標定制型設備，按需設計制造，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
